USB SWBOXワンハンドルマスコン電車コントロールとコントロールソフトの製作

● パソコンで電車のシュミレーションゲームなどをする時、キーボードで運転では雰囲気がでないので、 USBのインターフェースを利用した特製のコントローラーを製作しました。　以前に　USB電車シュミレーションと　コントロールソフト　を製作しましたが今回はワンハンドルです。
● ATS保安装置の入切や警笛などのSWBOX部分は、USB SWBOX　と　コントロールソフト　を改造しました。
　　

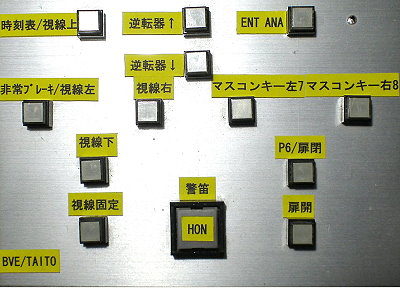

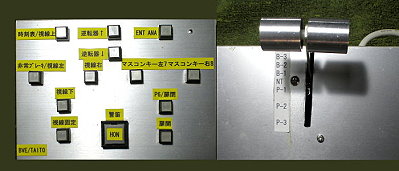

　　　　SW BOX

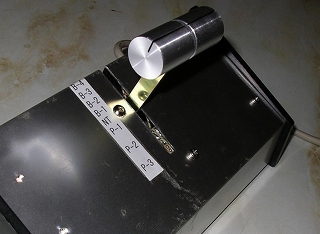

　　　ワンハンドルマスコン

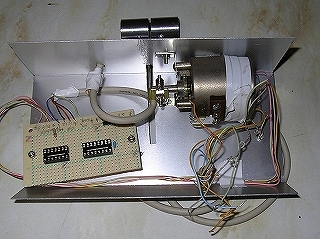

　　マスコン内部

■ワンハンドルマスコンの製作

●今回製作したワンハンドルマスコンは、加速用が3段・ニュートラル・ブレーキ4段です。　特に難しい回路はありませんが、マスコンに使用するロータリーSW の入手と工作が面倒です。　
●通常の8段のロータリーSWでは、1段の角度が大きすぎて使えないので、業務用アッテネーターと呼ぶ音量調整器の接点を利用しています。　これは中古を入手したのですが、新品は何万円もするので注意しましょう。　取っ手の部分は音量調整などのつまみを2個並べています。

■回路の説明

●マスコン回路は、加速・ニュートラル・ブレーキ合計8個の選択データを、74HC148で3ビットのデータにしてSWBOXへ送ります。
●SWBOXのUSB IO IC CY7C63001のポート1は使用していなかったのでこれをマスコンデータとしてPCへ送ります。

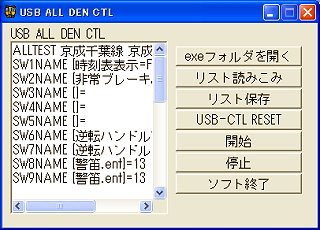

■コントローラーソフトの説明

● USBで操作する電車シュミレーションソフトのコントローラーソフトです
●マスコンを操作すると、シュミレーションソフトで決められた仮想キーを打ちます。
●コントロールできる内容はワンハンドルマスコンと、SW13個です。
●ワンハンドルマスコンは、加速用が3段・ニュートラル・ブレーキ4段です。
●マスコンを動かした時に、何回キーを打つか設定できます。
●対応しているシュミレーションソフトは、BVE5と電車でGO! プロフェッショナル2などですが、キーコードリストファイルを自作して、新しく追加するも出来ます。
