電動雲台 MP-101 をパソコンで操作するUSBリモコンアダプターの製作


写真 写真

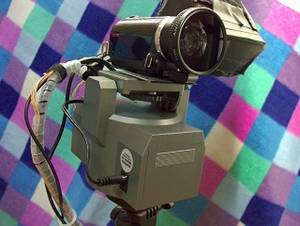

■電動雲台 MP-101と搭載カメラ

●Bescor 電動雲台 MP-101 を入手したので、USBで動作するリモコンアダプターと
USBのリモコンソフトを製作しました。
●電動雲台 MP-101は、以下の仕様です。(amazon商品の説明から)
単三電池4本で駆動し、1.2mのリモコン付きコードでリモートコントロールできる電動雲台です。
リモコンの操作によって駆動速度を変えること出来ます。
   パン 180度 / ティルト 30度 サイズ : 14.5cm×7cm×11.5cm 質量 : 885グラム 対応機種としては2.7kgまでのカメラ対応。

写真 写真 写真 写真 ●搭載カメラは、DMX-FH11 という機種ですが、実は、西日が強くカメラの中のレンズが溶けて 使用不能となり現在は他のカメラをつけています。 DMX-FH11 は、収録中はHDMIモニタの映像信号が切れて
カメラの液晶モニタに映るため、液晶モニタをWEBカメラで撮って
確認すると言うへんてこな事をしています。
又カメラのズームや電源のリモコン線が有るのでケーブルが多くなりました。



■リモコンアダプターの説明

●製作したリモコンアダプターは 専用USBソフトを使ってパソコンで、次の事をコントロールします。
▼リモコンアダプターの接続/切断
▼動作速度の速/遅い
▼動作が単発/連続 単発にすると動作が数秒で停止します
▼上下左右のパン
▼カメラ本体のリモコンソフトの起動


写真

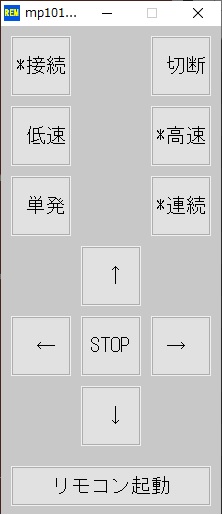

コントロールソフト

写真

 リモコンアダプター外観

写真

     配置

■リモコンアダプター回路の説明
[ 回路図 と 配置図 及び リモコンソフトダウンロードのリンクは一番下に有ります。]

回路図の通り、USBコントロールとICが1個とリレーが5個だけです。 USBコントロール部分は、秋月のKm2Net USB-102.2(AKI) を使いました。1000円程度です。
U1 USB-102.2(AKI)は、4つのデータ入力 J2 と 8つのデータ出力 J1をUSBで伝送します。 すでに半田付けされて完成しているので便利です。


■スピード調整回路 U2 74HC00はパンスピード調整用で、リレーK5をオンオフして速いか遅いかだけの選択をします。 J1-0ピンに正極性のパルスが来ると、U2 74HC00 6ピンはハイ(+5v)に固定され J1-1ピンに正極性のパルスが来ると、U2 74HC00 6ピンはロー(0v)に固定されます。 電源投入時は、U1 USB-102.2(AKI)のJ1-0ピンがハイになり、K5がオンになり低速になります。

■左右上下パン回路 上下左右のパンは、リレーK1 ~ K4 をで行っています。 U1 USB-102.2(AKI) の出力は、Max 25mAです、リレーの消費電流は5v 10mAと余裕があるので 直に接続しています。 リレーの消費電流が大きい場合は U3のようなトランジスタや 専用の IC TD62001P などを挟みます。又リレーはオフになったとき高電圧を 発生するのでダイオードで吸収しないと U1 USB-102.2(AKI) が壊れるので注意です。 なお最初は、リレーの代わりに IC 74HC4066 で製作したのですが動作が非常に不安定 でした、高インピーダンスや直流が乗っている事が原因なのでしょうか?。

■リセット回路 J2-3ピンはリセット入力に使っていて、リセットボタンが押されるとソフトで J1-0をハイにします。リレーK1 ~ K4がオフに、リレーK5がオンになります。


■専用リモコンソフト mp101usbctl の操作方法

1.リモコンソフトmp101usbctl をPCへコピーする。
2.リモコンアダプターを製作後、PCと接続する。
3.リモコンソフト mp101usbctl の接続ボタンを押してパンを開始する。
▼カメラ本体のリモコンソフトの起動機能について
筆者は搭載カメラのリモコンとして、BUFFALO社製の RemoteStation を使用しており このリモコンを起動するのに使用していますが、他のソフトも起動できます。 mp101usbctl.ini ファイルの「リモコン起動」を他のソフト名に変更して それのフルパスを記述して保存後、mp101usbctl.exe を起動します。
▼Windows 10 / XPで動作確認しました。
